Brida Slip-On (SO) de 24" Clase 150, Cara Realzada (RF), Acero al Carbono A105, ASME B16.5
Brida Slip-On (SO) de 24" Clase 150, Cara Realzada (RF), Acero al Carbono A105, ASME B16.5
12 en existencias pza(s)
Brida Slip-On 24" 150# RF Acero al Carbono A105
La Brida Slip-On (Deslizante) de 24 pulgadas Clase 150 es una solución económica y de fácil instalación para sistemas de tuberías de baja presión. Fabricada en acero al carbono forjado ASTM A105, esta brida se desliza sobre la tubería antes de ser soldada, lo que permite un ajuste sencillo y reduce los costos de instalación. Su diseño es ideal para aplicaciones donde no se requieren las altas prestaciones de una brida Weld Neck.
Especificaciones Técnicas:
- Tipo de Brida: Slip-On (SO) / Deslizante
- Diámetro Nominal: 24"
- Clase de Presión: 150#
- Tipo de Cara: Raised Face (RF) - Cara Realzada
- Material: Acero al Carbono Forjado (ASTM A105)
- Norma Dimensional: ASME B16.5
- Acabado Superficial: Maquinado
Características y Aplicaciones:
Las bridas Slip-On son preferidas por su bajo costo inicial y la facilidad con la que se alinean. Se aseguran con dos soldaduras de filete (una interna y otra externa), proporcionando una resistencia adecuada para servicios de baja presión y temperatura. Son comúnmente utilizadas en líneas de agua de enfriamiento, líneas de proceso de bajo riesgo y otras aplicaciones industriales no críticas.

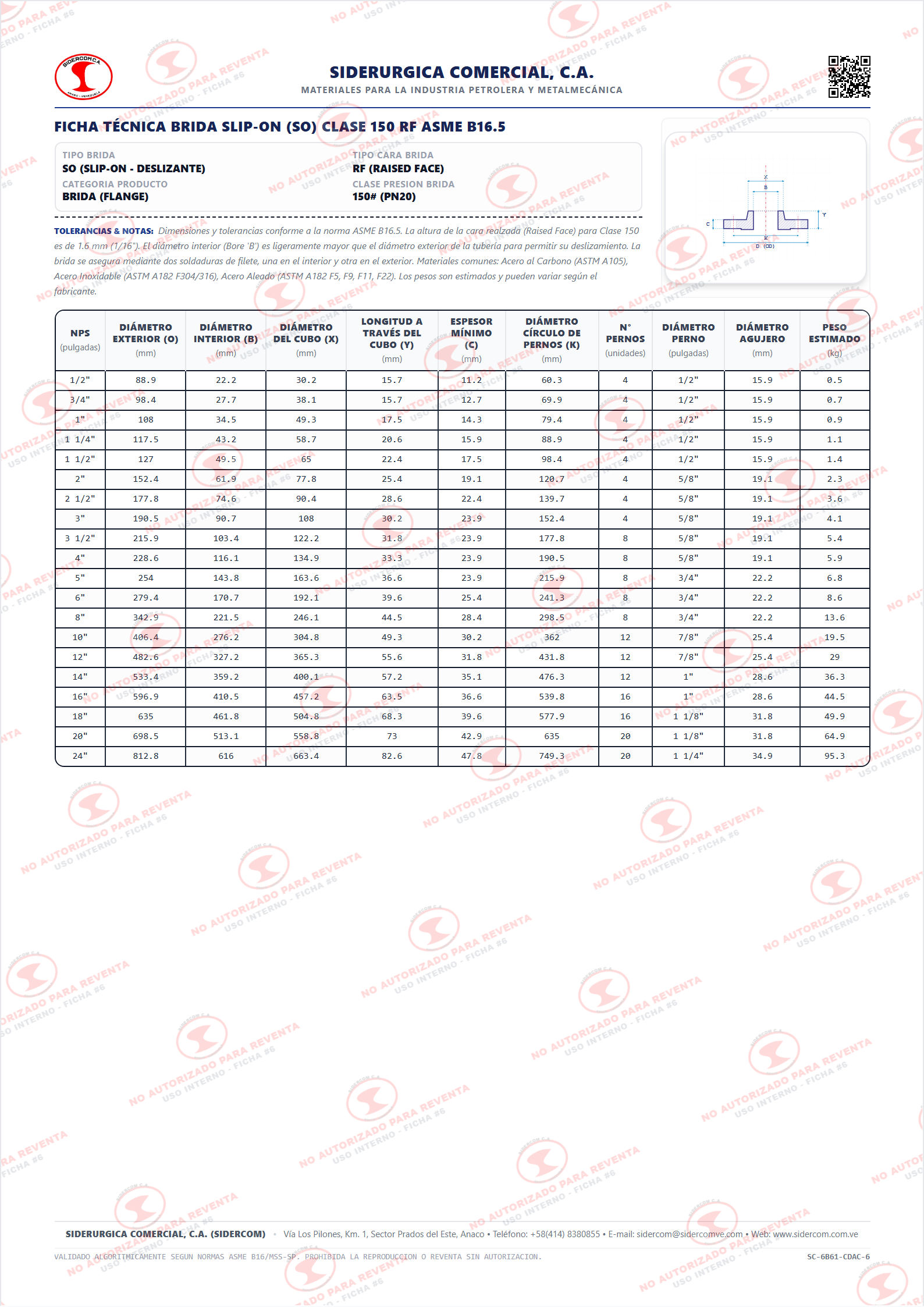

Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Cantidad barrenos brida: | 20 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 150# (PN20) |
| Clase presion unificada: | 150# |
| Diametro circulo pernos brida: | 692.2 mm / 27.25 in |
| Diametro exterior brida: | 812.8 mm / 32 in |
| Diametro nominal brida: | 24" |
| Diametro principal: | 24 in |
| Diametro principal unificado: | 24" |
| Espesor cuerpo brida: | 50.8 mm / 2 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A105 |
| Material fabricacion brida: | A105 / A105N |
| Norma dimensional brida: | ASME B16.5 |
| Norma material brida: | ASTM A105 |
| Norma unificada: | ASME B16.5 |
| Peso unitario (kg/pza): | 105.0 kg |
| Presion unificado: | 150# (PN20) |
| Subcategoría técnica: | Brida Deslizante (Slip-On) |
| Tipo brida: | SO (Slip-On - Deslizante) |
| Tipo cara brida: | RF (Raised Face) |
| Tipo conexion unificado: | Bridada (FLG) |
