Brida Weld Neck (WN) de 12" Clase 900, Cara Realzada (RF), Acero al Carbono A105, Schedule 160, ASME B16.5
Brida Weld Neck (WN) de 12" Clase 900, Cara Realzada (RF), Acero al Carbono A105, Schedule 160, ASME B16.5
Pocas piezas: 10 pza(s)
Brida Weld Neck 12" 900# RF Sch 160 Acero al Carbono A105
La Brida Weld Neck (Cuello Soldable) de 12 pulgadas Clase 900 es un componente de máxima integridad diseñado para los sistemas de tuberías más exigentes que operan bajo condiciones extremas de alta presión y temperatura. Fabricada en acero al carbono forjado ASTM A105, esta brida garantiza una conexión excepcionalmente robusta y duradera. Su diseño con cuello cónico para soldadura a tope (Butt Weld) y un espesor de pared Schedule 160 proporciona una distribución de esfuerzos superior, ideal para aplicaciones críticas donde la seguridad y la fiabilidad son primordiales.
Especificaciones Técnicas:
- Tipo de Brida: Weld Neck (WN) / Cuello Soldable
- Diámetro Nominal: 12"
- Clase de Presión: 900#
- Tipo de Cara: Raised Face (RF) - Cara Realzada
- Schedule del Cuello: Sch 160
- Material: Acero al Carbono Forjado (ASTM A105)
- Norma Dimensional: ASME B16.5
- Acabado Superficial: Maquinado
Características y Aplicaciones:
La combinación de Clase 900 y Schedule 160 hace que esta brida sea la elección preferida para servicios severos en la industria del petróleo y gas, plantas de energía, refinerías y procesos petroquímicos. La conexión soldada a tope se convierte en parte integral de la tubería, ofreciendo una resistencia superior a la fatiga en condiciones de flexión, vibración y ciclos térmicos.

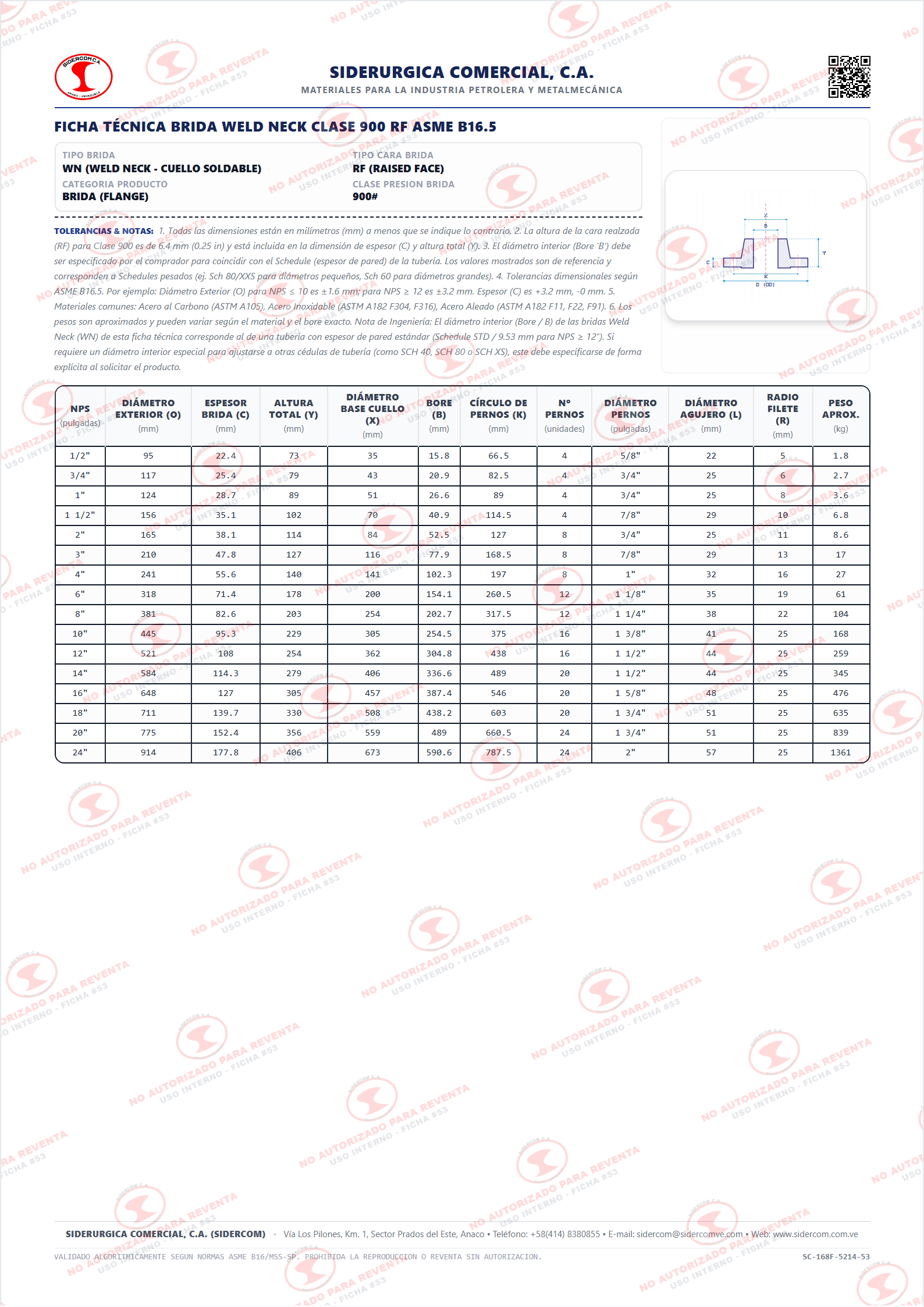

Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Cantidad barrenos brida: | 12 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 900# |
| Diametro circulo pernos brida: | 520.7 mm / 20.5 in |
| Diametro exterior brida: | 584.2 mm / 23 in |
| Diametro nominal brida: | 12" |
| Diametro principal unificado: | 12" |
| Espesor cuerpo brida: | 82.6 mm / 3.25 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A105 |
| Material fabricacion brida: | A105 / A105N |
| Norma dimensional brida: | ASME B16.5 |
| Norma material brida: | ASTM A105 |
| Norma unificada: | ASME B16.5 |
| Peso unitario (kg/pza): | 410.0 kg |
| Presion unificado: | 900# |
| Schedule brida: | 160 |
| Schedule unificado: | 160 |
| Subcategoría técnica: | Brida con Cuello (Welding Neck) |
| Tipo brida: | WN (Weld Neck - Cuello Soldable) |
| Tipo cara brida: | RF (Raised Face) |
| Tipo de servicio: | Servicio de Alta Temperatura |
