Brida Weld Neck 20" 300# RF Acero al Carbono A105 Sch 80
La Brida Weld Neck (Cuello Soldable) de 20 pulgadas Clase 300 es un componente de alta resistencia diseñado para sistemas de tuberías que operan en condiciones de alta presión y temperatura. Fabricada en acero al carbono forjado ASTM A105, esta brida garantiza una conexión robusta y duradera. Su diseño con cuello cónico para soldadura a tope proporciona una transición de flujo suave y una excelente distribución de esfuerzos, haciéndola ideal para aplicaciones críticas en la industria petroquímica, de generación de energía y procesamiento.
Especificaciones Técnicas:
- Tipo de Brida: Weld Neck (WN) / Cuello Soldable
- Diámetro Nominal: 20"
- Clase de Presión: 300#
- Tipo de Cara: Raised Face (RF) - Cara Realzada
- Schedule del Cuello: Sch 80
- Material: Acero al Carbono Forjado (ASTM A105)
- Norma Dimensional: ASME B16.5
- Acabado Superficial: Maquinado
Características y Aplicaciones:
La brida Weld Neck es la elección preferida para servicios de alta presión y temperatura. El material A105 ofrece una excelente soldabilidad y propiedades mecánicas para servicios no corrosivos. Su diseño de cuello largo y cónico asegura una conexión soldada de máxima integridad, minimizando la turbulencia y la erosión en la base de la brida.

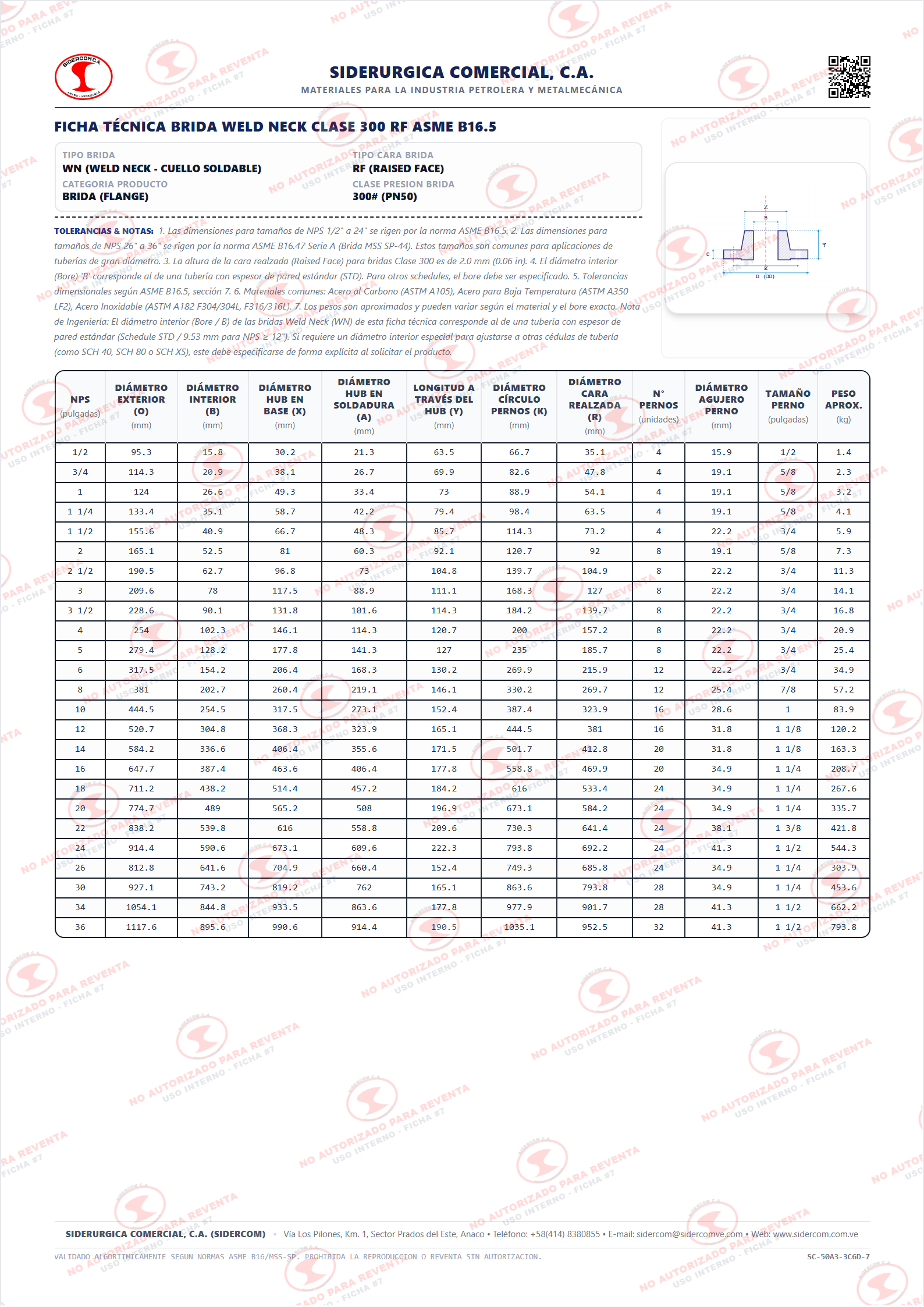

Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Cantidad barrenos brida: | 24 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 300# (PN50) |
| Diametro circulo pernos brida: | 685.8 mm / 27 in |
| Diametro exterior brida: | 774.7 mm / 30.5 in |
| Diametro nominal brida: | 20" |
| Diametro principal unificado: | 20" |
| Espesor cuerpo brida: | 88.9 mm / 3.5 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A105 |
| Material fabricacion brida: | A105 / A105N |
| Norma dimensional brida: | ASME B16.5 |
| Norma material brida: | ASTM A105 |
| Norma unificada: | ASME B16.5 |
| Peso unitario (kg/pza): | 320.0 kg |
| Presion unificado: | 300# (PN50) |
| Schedule brida: | 80 |
| Schedule unificado: | 80 |
| Subcategoría técnica: | Brida con Cuello (Welding Neck) |
| Tipo brida: | WN (Weld Neck - Cuello Soldable) |
| Tipo cara brida: | RF (Raised Face) |
