Brida Weld Neck (WN) de 20" Clase 600, Cara Realzada (RF), Acero al Carbono A105, Schedule XS/30, ASME B16.5
Brida Weld Neck (WN) de 20" Clase 600, Cara Realzada (RF), Acero al Carbono A105, Schedule XS/30, ASME B16.5
24 en existencias pza(s)
Brida Weld Neck 20" 600# RF Acero al Carbono A105
La Brida Weld Neck (Cuello Soldable) de 20 pulgadas Clase 600 es un componente de alta integridad diseñado para sistemas de tuberías que operan bajo condiciones de alta presión y temperatura. Fabricada en acero al carbono forjado ASTM A105, esta brida garantiza una conexión robusta y duradera. Su diseño de cuello cónico para soldadura a tope (Butt Weld) proporciona una transición de flujo suave y una excelente distribución de esfuerzos, haciéndola ideal para aplicaciones críticas y servicios severos.
Especificaciones Técnicas:
- Tipo de Brida: Weld Neck (WN) / Cuello Soldable
- Diámetro Nominal: 20"
- Clase de Presión: 600#
- Tipo de Cara: Raised Face (RF) - Cara Realzada
- Schedule del Cuello: XS / Sch 30
- Material: Acero al Carbono Forjado (ASTM A105)
- Norma Dimensional: ASME B16.5
- Acabado Superficial: Maquinado
Características y Aplicaciones:
La brida Weld Neck es la elección preferida para servicios de alta presión, temperaturas extremas y donde se esperan vibraciones o ciclos de flexión. El material A105 es ideal para servicios de temperatura ambiente y alta. Esta brida es comúnmente utilizada en refinerías, plantas de procesamiento químico, generación de energía y sistemas de tuberías en la industria petroquímica.

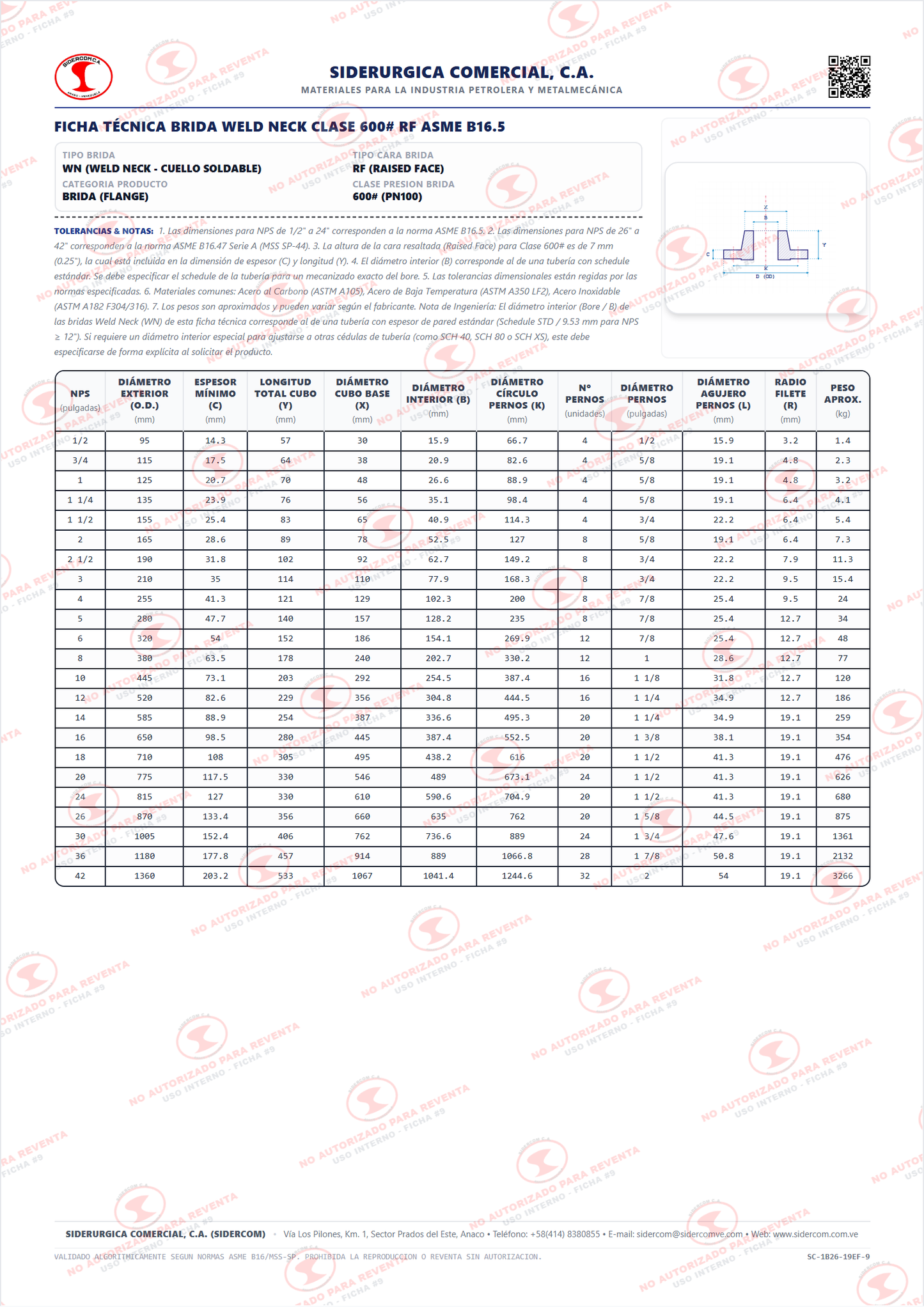

Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Cantidad barrenos brida: | 24 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 600# (PN100) |
| Diametro circulo pernos brida: | 730.3 mm / 28.75 in |
| Diametro exterior brida: | 812.8 mm / 32 in |
| Diametro nominal brida: | 20" |
| Diametro principal unificado: | 20" |
| Espesor cuerpo brida: | 104.6 mm / 4.12 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A105 |
| Material fabricacion brida: | A105 / A105N |
| Norma dimensional brida: | ASME B16.5 |
| Norma material brida: | ASTM A105 |
| Norma unificada: | ASME B16.5 |
| Peso unitario (kg/pza): | 465.48 kg |
| Presion unificado: | 600# (PN100) |
| Schedule brida: | XS/30 |
| Schedule unificado: | XS/30 |
| Subcategoría técnica: | Brida con Cuello (Welding Neck) |
| Tipo brida: | WN (Weld Neck - Cuello Soldable) |
| Tipo cara brida: | RF (Raised Face) |
