Brida Weld Neck (WN) de 26" Clase 600, Cara Realzada (RF), Acero al Carbono A105, Espesor 0.925", ASME B16.47 Serie A (MSS-SP-44)
Brida Weld Neck (WN) de 26" Clase 600, Cara Realzada (RF), Acero al Carbono A105, Espesor 0.925", ASME B16.47 Serie A (MSS-SP-44)
Pocas piezas: 2 pza(s)
Brida Weld Neck 26" 600# RF Acero al Carbono A105
La Brida Weld Neck (Cuello Soldable) de 26 pulgadas Clase 600 es un componente de alta ingeniería diseñado para sistemas de tuberías de gran diámetro que operan bajo condiciones de alta presión y temperatura. Fabricada en acero al carbono forjado ASTM A105, esta brida garantiza una conexión de máxima integridad y durabilidad. Su diseño de cuello cónico para soldadura a tope asegura una transición de flujo suave y una distribución de esfuerzos superior, haciéndola ideal para servicios críticos y exigentes.
Especificaciones Técnicas:
- Tipo de Brida: Weld Neck (WN) / Cuello Soldable
- Diámetro Nominal: 26"
- Clase de Presión: 600#
- Tipo de Cara: Raised Face (RF) - Cara Realzada
- Espesor del Cuello: 0.925 pulgadas
- Material: Acero al Carbono Forjado (ASTM A105)
- Norma Dimensional: MSS-SP-44 / ASME B16.47 Serie A
- Acabado Superficial: Maquinado
Características y Aplicaciones:
La brida Weld Neck es la solución preferida para servicios severos, incluyendo altas presiones, temperaturas extremas y sistemas sujetos a vibraciones o ciclos de flexión. El material A105 es el estándar para servicios de temperatura moderada y alta. Conforme a la norma MSS-SP-44 (ahora ASME B16.47 Serie A), esta brida es comúnmente utilizada en la industria del petróleo y gas, plantas de energía, y grandes proyectos de infraestructura donde la fiabilidad es primordial.

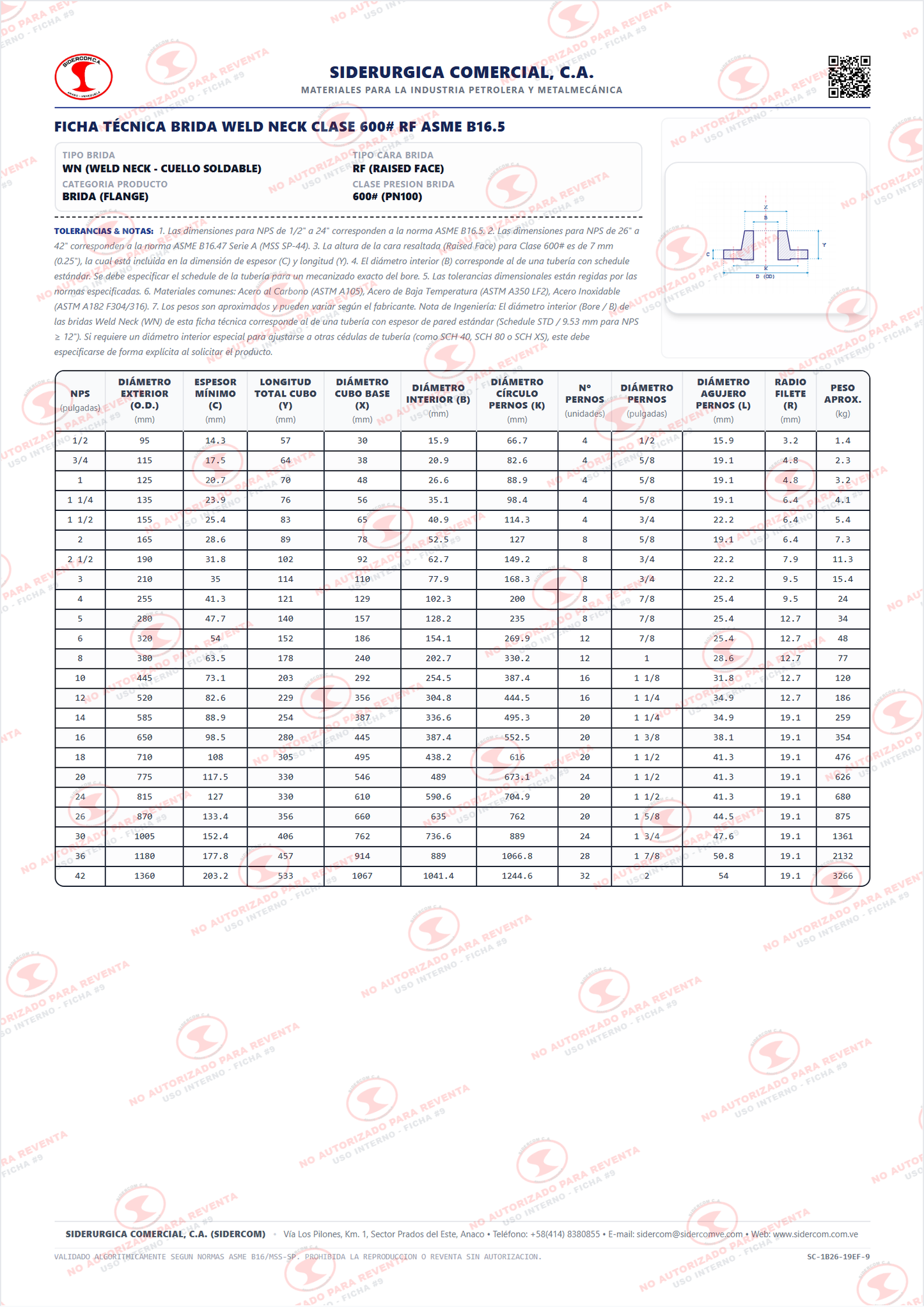

Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Cantidad barrenos brida: | 24 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 600# (PN100) |
| Diametro circulo pernos brida: | 870.0 mm / 34.25 in |
| Diametro exterior brida: | 952.5 mm / 37.50 in |
| Diametro nominal brida: | 26" |
| Diametro principal unificado: | 26" |
| Espesor cuerpo brida: | 101.6 mm / 4.00 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A105 |
| Material fabricacion brida: | A105 / A105N |
| Norma dimensional brida: | ASME B16.47 Serie A |
| Norma material brida: | ASTM A105 |
| Norma unificada: | ASME B16.47 Serie A |
| Peso unitario (kg/pza): | 580.28 kg |
| Presion unificado: | 600# (PN100) |
| Schedule brida: | 15/16" (0.938") |
| Schedule pared especial: | 0.925" |
| Schedule unificado: | 0.925 |
| Subcategoría técnica: | Brida con Cuello (Welding Neck) |
| Tipo brida: | WN (Weld Neck - Cuello Soldable) |
| Tipo cara brida: | RF (Raised Face) |
