Brida Weld Neck (WN) de 3" Clase 300, Cara para Anillo (RTJ), Acero al Carbono A105, Schedule STD/40, ASME B16.5
Brida Weld Neck (WN) de 3" Clase 300, Cara para Anillo (RTJ), Acero al Carbono A105, Schedule STD/40, ASME B16.5
Pocas piezas: 4 pza(s)
Brida Weld Neck 3" 300# RTJ Acero al Carbono A105
La Brida Weld Neck (Cuello Soldable) de 3 pulgadas Clase 300 es un componente de alta integridad diseñado para sistemas de tuberías de alta presión y temperatura. Fabricada en acero al carbono forjado ASTM A105, esta brida cuenta con una cara de tipo Ring Type Joint (RTJ), que utiliza una empacadura metálica para crear un sello superior, ideal para servicios críticos donde las fugas no son una opción.
Especificaciones Técnicas:
- Tipo de Brida: Weld Neck (WN) / Cuello Soldable
- Diámetro Nominal: 3"
- Clase de Presión: 300#
- Tipo de Cara: Ring Type Joint (RTJ) - Junta de Anillo
- Schedule del Cuello: STD / Sch 40
- Material: Acero al Carbono Forjado (ASTM A105)
- Norma Dimensional: ASME B16.5
- Acabado Superficial: Maquinado
Características y Aplicaciones:
El diseño de cuello cónico para soldadura a tope (Weld Neck) asegura una excelente distribución de esfuerzos y una transición de flujo suave. La cara RTJ proporciona un sellado metal-metal robusto, haciéndola la elección predilecta para la industria de petróleo y gas, refinerías, plantas químicas y aplicaciones de generación de energía que operan bajo condiciones severas de presión y temperatura.

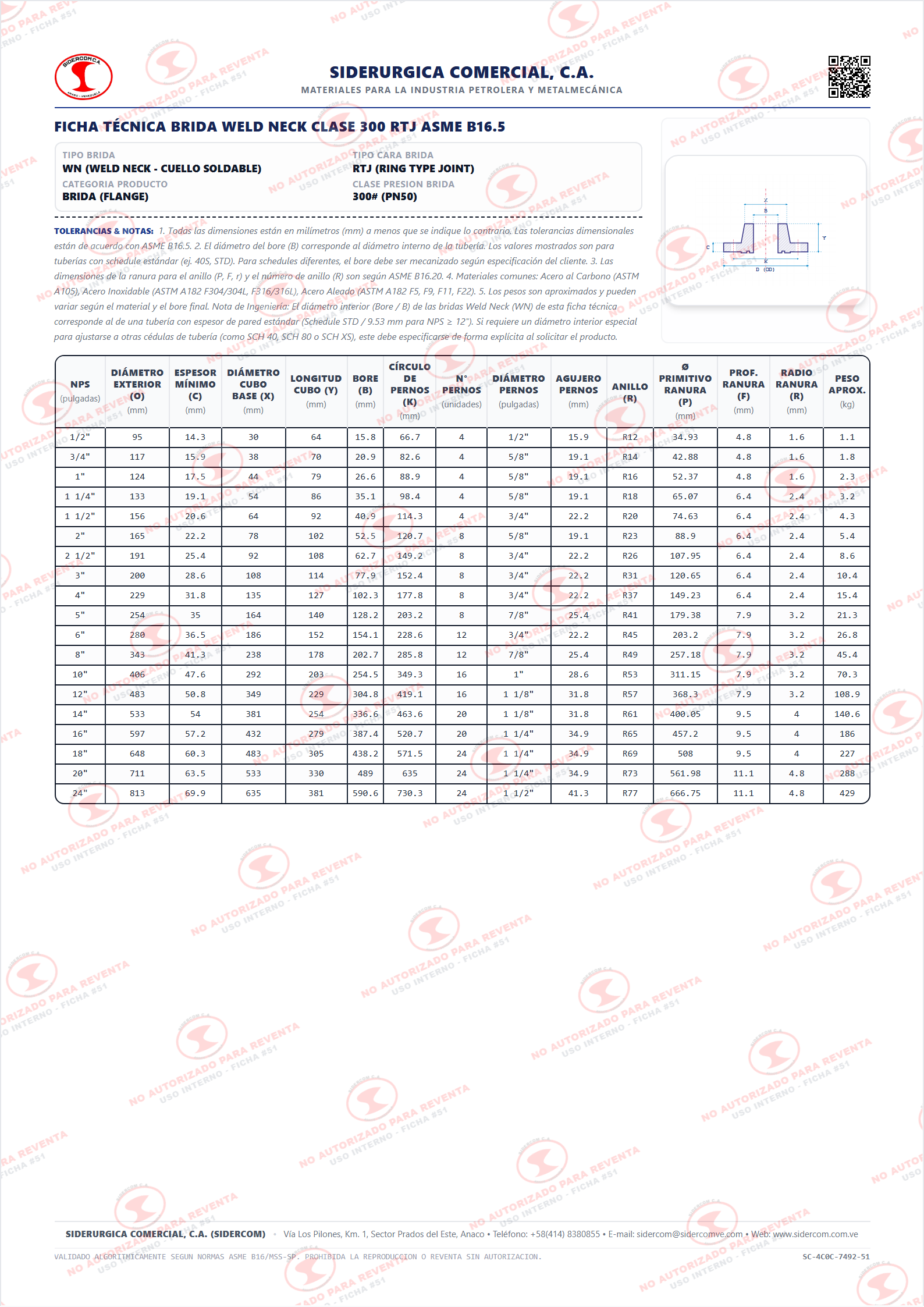

Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Cantidad barrenos brida: | 8 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 300# (PN50) |
| Diametro circulo pernos brida: | 139.7 mm / 5.5 in |
| Diametro exterior brida: | 190.5 mm / 7.5 in |
| Diametro nominal brida: | 3" |
| Diametro principal unificado: | 3" |
| Espesor cuerpo brida: | 34.9 mm / 1.38 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A105 |
| Material fabricacion brida: | A105 / A105N |
| Norma dimensional brida: | ASME B16.5 |
| Norma material brida: | ASTM A105 |
| Norma unificada: | ASME B16.5 |
| Peso unitario (kg/pza): | 9.63 kg |
| Presion unificado: | 300# (PN50) |
| Schedule brida: | STD/40 |
| Schedule unificado: | STD/40 |
| Subcategoría técnica: | Brida con Cuello (Welding Neck) |
| Tipo brida: | WN (Weld Neck - Cuello Soldable) |
| Tipo cara brida: | RTJ (Ring Type Joint) |
