Brida Weld Neck (WN) de 30" Clase 150, Cara Realizada (RF), Acero al Carbono para Baja Temperatura A350-LF2, Schedule STD, ASME B16.47 Serie B
Brida Weld Neck (WN) de 30" Clase 150, Cara Realizada (RF), Acero al Carbono para Baja Temperatura A350-LF2, Schedule STD, ASME B16.47 Serie B
Pocas piezas: 1 pza(s)
Brida Weld Neck 30" 150# RF Acero al Carbono A350-LF2
La Brida Weld Neck (Cuello Soldable) de 30 pulgadas Clase 150 es un componente de gran formato diseñado para sistemas de tuberías que operan en condiciones de baja temperatura. Fabricada en acero al carbono forjado ASTM A350-LF2, esta brida garantiza una excelente tenacidad y rendimiento en servicios criogénicos. Su diseño de cuello cónico para soldadura a tope proporciona una conexión robusta, una transición de flujo suave y una distribución de esfuerzos superior, haciéndola ideal para aplicaciones críticas en la industria pesada.
Especificaciones Técnicas:
- Tipo de Brida: Weld Neck (WN) / Cuello Soldable
- Diámetro Nominal: 30"
- Clase de Presión: 150#
- Tipo de Cara: Raised Face (RF) - Cara Realzada
- Schedule del Cuello: STD (Standard)

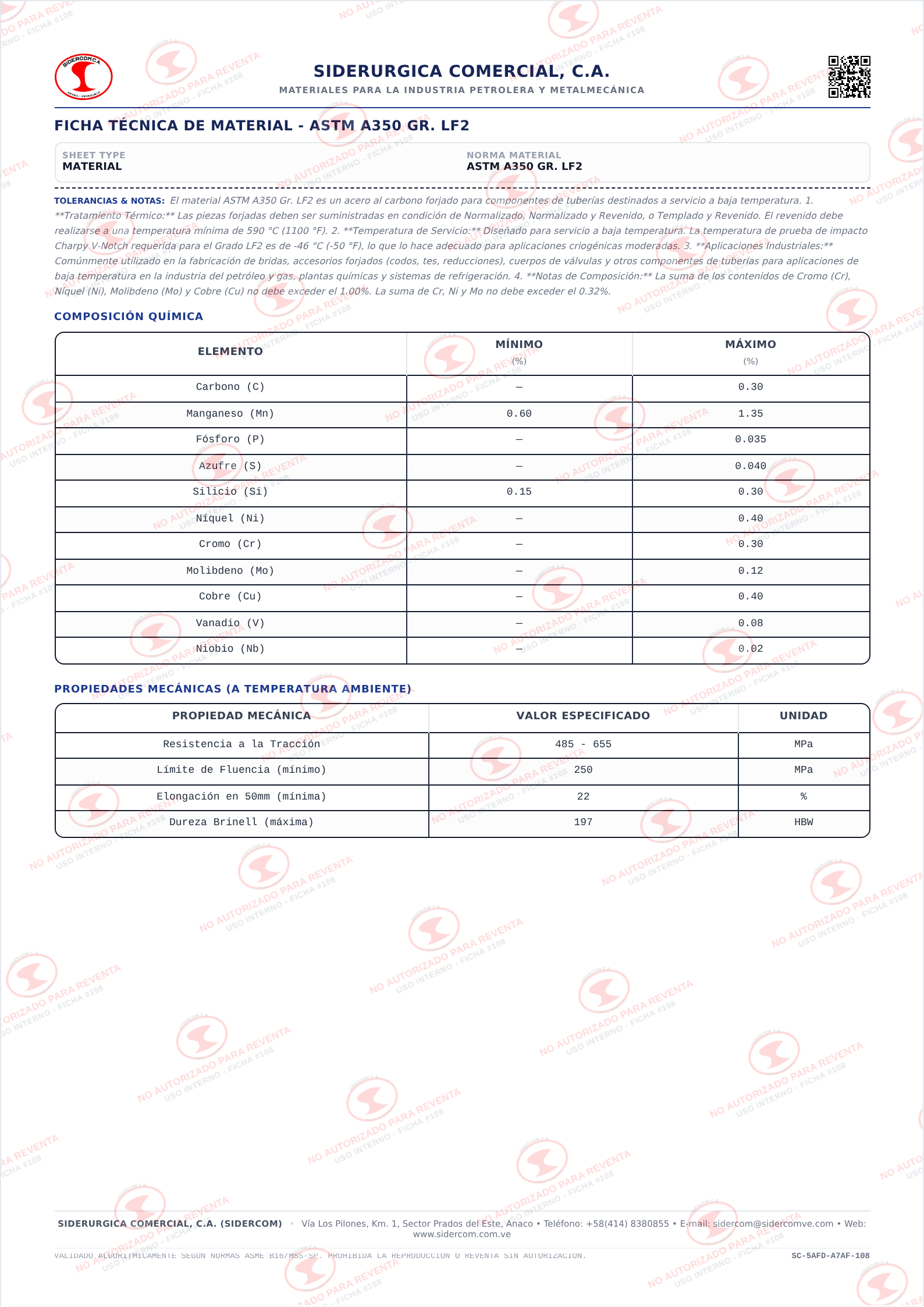

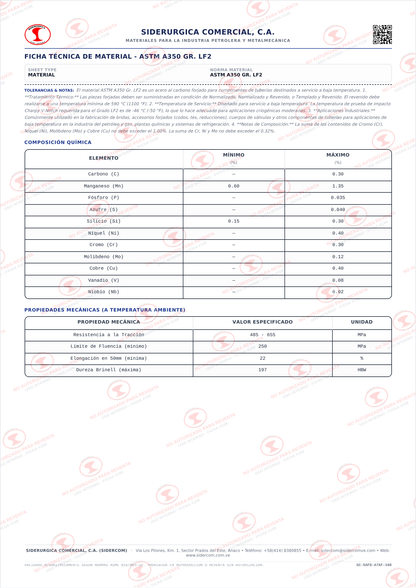

- Material: Acero al Carbono para Baja Temperatura (ASTM A350-LF2)
- Norma Dimensional: ASME B16.47 Serie A (API 605)
- Acabado Superficial: Maquinado
Características y Aplicaciones:
La brida Weld Neck es la elección preferida para servicios de alta presión, temperaturas extremas y donde se esperan vibraciones o ciclos de flexión. El material A350-LF2 la hace especialmente adecuada para refinerías, plantas de procesamiento de gas, y sistemas de tuberías en la industria petroquímica que manejan fluidos a bajas temperaturas, previniendo la fragilización del material.
Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Angulo del codo: | 90° |
| Cantidad barrenos brida: | 28 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 150# (PN20) |
| Clase presion fittings: | 3000# |
| Diametro circulo pernos brida: | 876.3 mm / 34.50 in |
| Diametro exterior brida: | 984.3 mm / 38.75 in |
| Diametro nominal brida: | 30" |
| Diametro nominal fittings: | 1/2" |
| Diametro principal unificado: | 30" |
| Espesor cuerpo brida: | 55.6 mm / 2.19 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A350 LF2 |
| Material fabricacion brida: | A350 LF2 (Acero al Carbono Baja Temp.) |
| Norma dimensional brida: | ASME B16.47 Serie B |
| Norma dimensional fittings: | ASME B16.11 |
| Norma material brida: | ASTM A350 |
| Norma material fittings: | ASTM A105 |
| Norma unificada: | ASME B16.11 |
| Peso unitario (kg/pza): | 260.55 kg |
| Presion unificado: | 150# (PN20) |
| Schedule brida: | STD |
| Schedule unificado: | STD |
| Subcategoría técnica: | Brida con Cuello (Welding Neck) |
| Tipo brida: | WN (Weld Neck - Cuello Soldable) |
| Tipo cara brida: | RF (Raised Face) |
| Tipo conexion extremos fittings: | Roscado (NPT) |
| Tipo conexion extremos unificado: | Roscado (NPT) |
| Tipo conexion forjada: | Codo |
| Tipo de servicio: | Servicio Criogénico |
| Tipo rosca: | NPT (National Pipe Taper) |
