Brida Weld Neck (WN) de 6" Clase 600, Cara Realzada (RF), Acero al Carbono A350-LF2, Schedule STD/40, ASME B16.5
Brida Weld Neck (WN) de 6" Clase 600, Cara Realzada (RF), Acero al Carbono A350-LF2, Schedule STD/40, ASME B16.5
Pocas piezas: 6 pza(s)
Brida Weld Neck 6" 600# RF Acero al Carbono A350-LF2
La Brida Weld Neck (Cuello Soldable) de 6 pulgadas Clase 600 es un componente de alta integridad diseñado para sistemas de tuberías que operan en condiciones de alta presión y baja temperatura. Fabricada en acero al carbono forjado ASTM A350-LF2, esta brida garantiza una excelente tenacidad y rendimiento en servicios criogénicos. Su diseño de cuello cónico para soldadura a tope proporciona una conexión robusta, una transición de flujo suave y una distribución de esfuerzos superior, haciéndola ideal para aplicaciones críticas.
Especificaciones Técnicas:
- Tipo de Brida: Weld Neck (WN) / Cuello Soldable
- Diámetro Nominal: 6"
- Clase de Presión: 600#
- Tipo de Cara: Raised Face (RF) - Cara Realzada
- Schedule del Cuello: STD / Sch 40

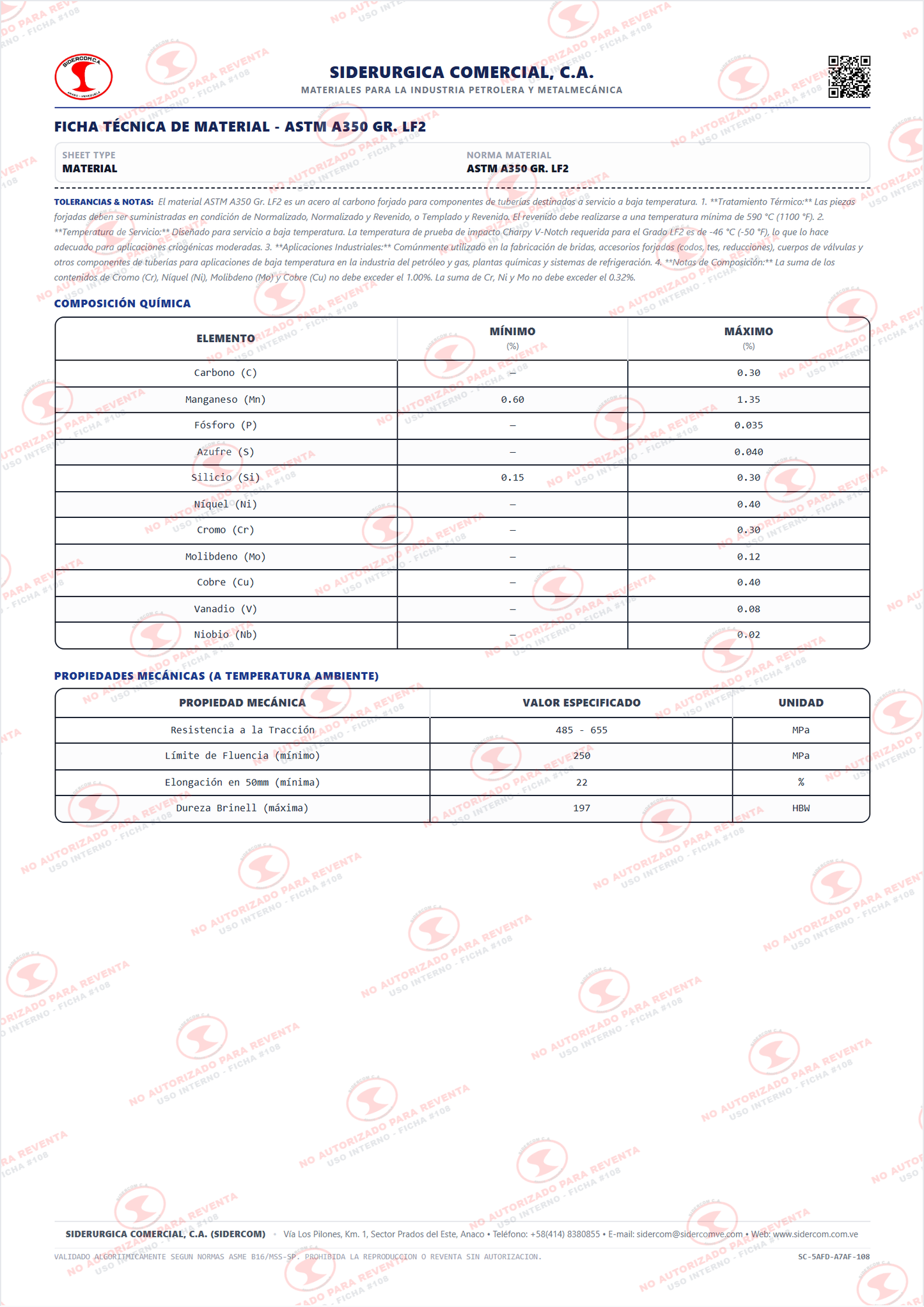

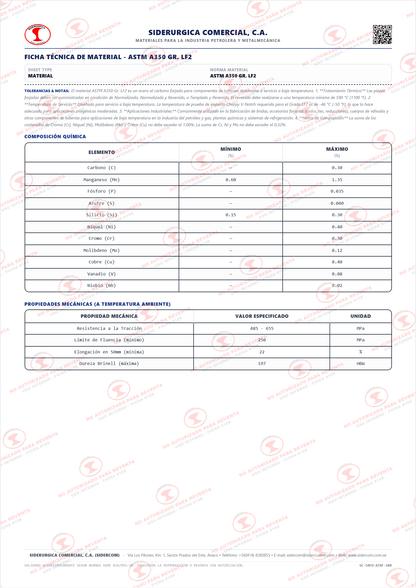

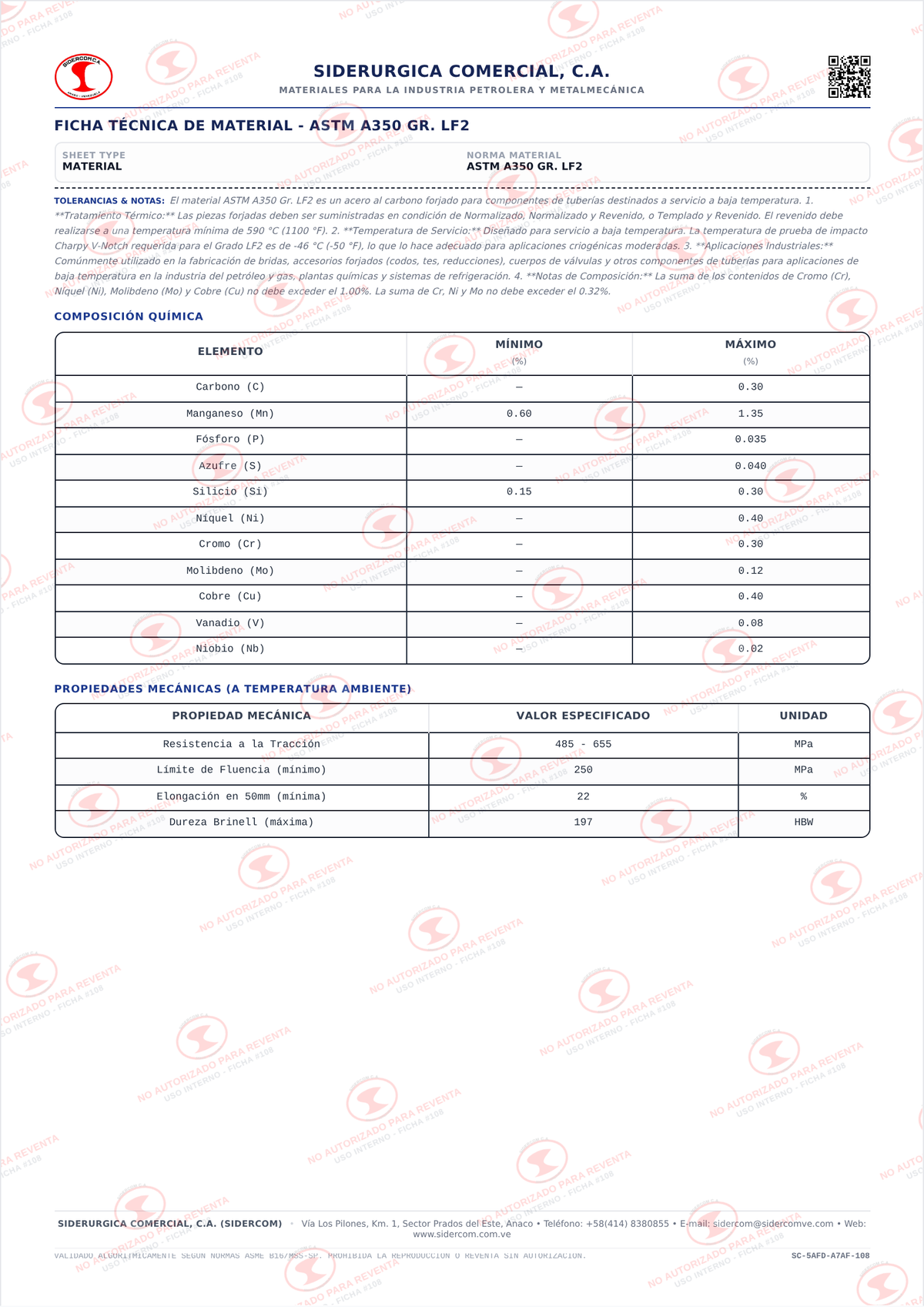

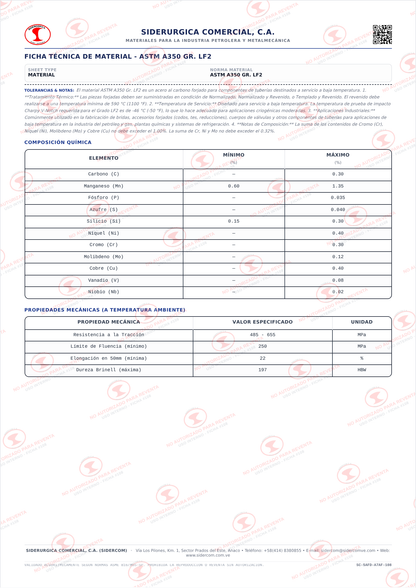

- Material: Acero al Carbono para Baja Temperatura (ASTM A350-LF2)
- Norma Dimensional: ASME B16.5
- Acabado Superficial: Maquinado
Características y Aplicaciones:
La brida Weld Neck es la elección preferida para servicios de alta presión, temperaturas extremas y donde se esperan vibraciones o ciclos de flexión. El material A350-LF2 la hace especialmente adecuada para refinerías, plantas de procesamiento de gas, y sistemas de tuberías en la industria petroquímica que manejan fluidos a bajas temperaturas, previniendo la fragilización del material. La clase 600 indica una capacidad de presión significativamente mayor que las clases inferiores.

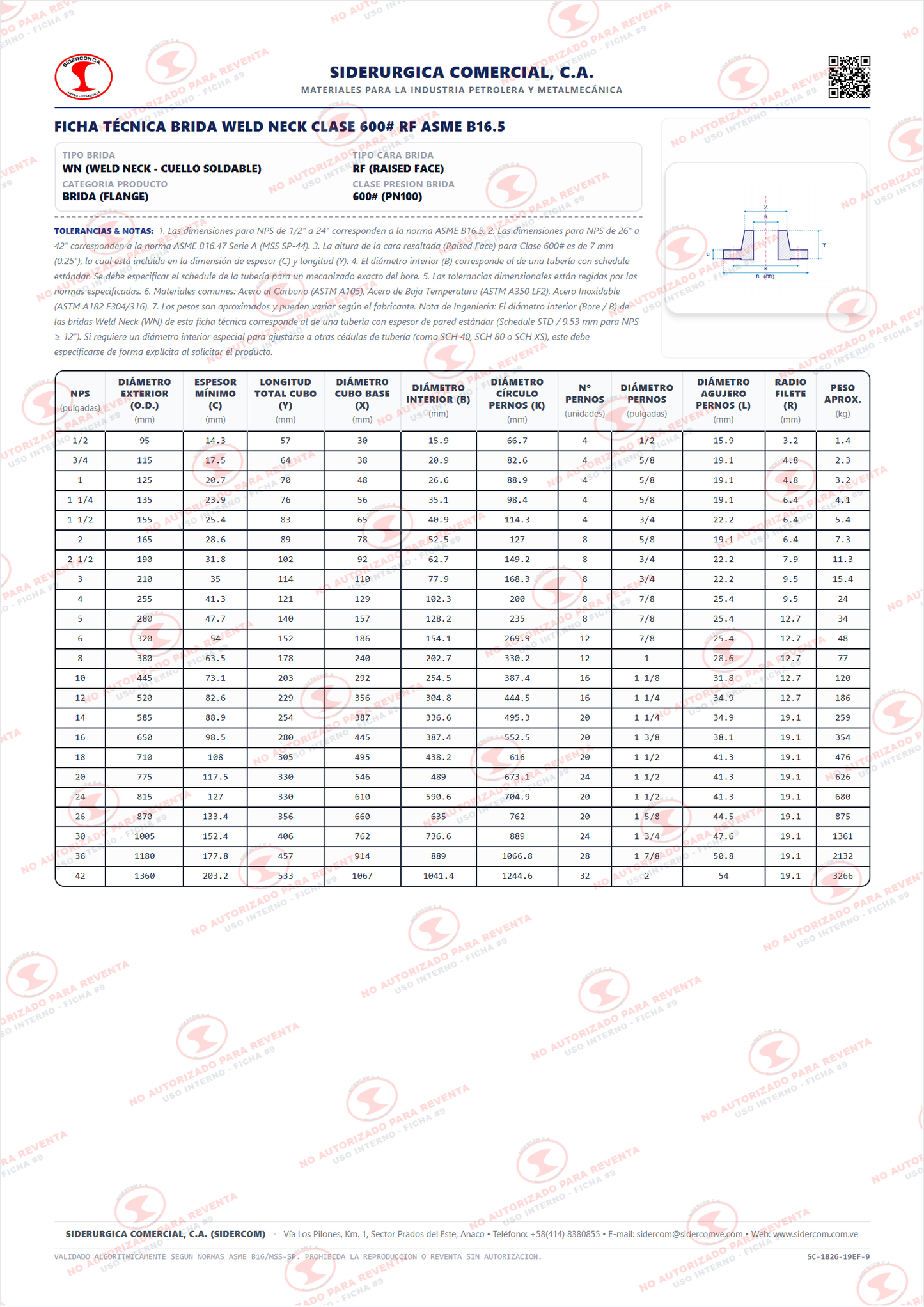

Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Cantidad barrenos brida: | 12 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 600# (PN100) |
| Diametro circulo pernos brida: | 269.7 mm / 10.62 in |
| Diametro exterior brida: | 317.5 mm / 12.5 in |
| Diametro nominal brida: | 6" |
| Diametro principal unificado: | 6" |
| Espesor cuerpo brida: | 36.6 mm / 1.44 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A350 LF2 |
| Material fabricacion brida: | A350 LF2 (Acero al Carbono Baja Temp.) |
| Norma dimensional brida: | ASME B16.5 |
| Norma material brida: | ASTM A350 |
| Norma unificada: | ASME B16.5 |
| Peso unitario (kg/pza): | 37.3 kg |
| Presion unificado: | 600# (PN100) |
| Schedule brida: | STD/40 |
| Schedule unificado: | STD/40 |
| Subcategoría técnica: | Brida con Cuello (Welding Neck) |
| Tipo brida: | WN (Weld Neck - Cuello Soldable) |
| Tipo cara brida: | RF (Raised Face) |
| Tipo de servicio: | Servicio Criogénico |
