Brida Weld Neck (WN) de 8" Clase 600, Cara para Anillo (RTJ), Acero al Carbono A105, Schedule XS/80, ASME B16.5
Brida Weld Neck (WN) de 8" Clase 600, Cara para Anillo (RTJ), Acero al Carbono A105, Schedule XS/80, ASME B16.5
15 en existencias pza(s)
Brida Weld Neck 8" 600# RTJ Acero al Carbono A105
La Brida Weld Neck (Cuello Soldable) de 8 pulgadas Clase 600 es un componente de alta integridad diseñado para sistemas de tuberías que operan bajo condiciones de alta presión y temperatura. Su cara de tipo Ring Type Joint (RTJ) utiliza una empacadura metálica para crear un sello metal-metal superior, garantizando una conexión libre de fugas en servicios críticos. Fabricada en acero al carbono forjado ASTM A105, esta brida ofrece una excelente resistencia y durabilidad.
Especificaciones Técnicas:
- Tipo de Brida: Weld Neck (WN) / Cuello Soldable
- Diámetro Nominal: 8"
- Clase de Presión: 600#
- Tipo de Cara: Ring Type Joint (RTJ) - Junta de Anillo
- Schedule del Cuello: XS / Sch 80
- Material: Acero al Carbono Forjado (ASTM A105)
- Norma Dimensional: ASME B16.5
- Acabado Superficial: Maquinado
Características y Aplicaciones:
El diseño Weld Neck con cuello cónico para soldadura a tope proporciona una transición de flujo suave y una distribución óptima de esfuerzos, haciéndola ideal para aplicaciones con ciclos de temperatura o presión. La cara RTJ es la elección preferida en la industria del petróleo y gas, refinerías y plantas petroquímicas donde la seguridad y la fiabilidad de la unión son primordiales.

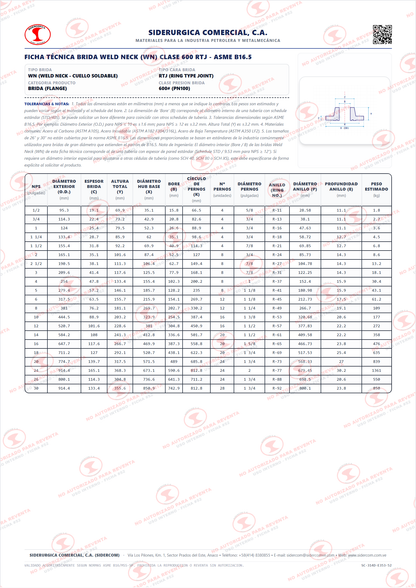

Atributos Técnicos del Ítem
| Unidad de Comercialización (SI): | Pieza / Unidad individual (pza) |
| Acabado superficial: | Maquinado |
| Cantidad barrenos brida: | 12 |
| Categoría de producto: | Brida (Flange) |
| Clase presion brida: | 600# (PN100) |
| Diametro circulo pernos brida: | 349.3 mm / 13.75 in |
| Diametro exterior brida: | 419.1 mm / 16.5 in |
| Diametro nominal brida: | 8" |
| Diametro principal unificado: | 8" |
| Espesor cuerpo brida: | 55.6 mm / 2.19 in |
| Familia de material: | Acero al Carbono |
| Grado material unificado: | A105 |
| Material fabricacion brida: | A105 / A105N |
| Norma dimensional brida: | ASME B16.5 |
| Norma material brida: | ASTM A105 |
| Norma unificada: | ASME B16.5 |
| Peso unitario (kg/pza): | 89.53 kg |
| Presion unificado: | 600# (PN100) |
| Schedule brida: | XS/80 |
| Schedule unificado: | XS/80 |
| Subcategoría técnica: | Brida con Cuello (Welding Neck) |
| Tipo brida: | WN (Weld Neck - Cuello Soldable) |
| Tipo cara brida: | RTJ (Ring Type Joint) |
